Видео Су-24 — фронтовой бомбардировщик

Полёт на фронтовом бомбардировщике СУ-24,из кабины лётчика.

Airbus A400M vs птичка

Airbus A400M Испанских ВВС получил повреждения от столкновения с птицей на авиабазе Сарагоса находящейся в 16 километрах от одноимённого города.

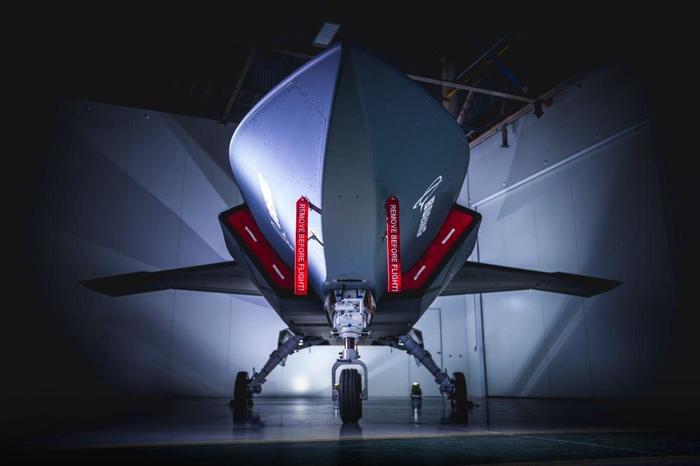

Boeing представил первый образец боевого БПЛА Loyal Wingman

Австралийское подразделение Boeing, которое разработало и воплотило в жизнь концепцию реактивного боевого БПЛА Loyal Wingman (пер. — Преданный Ведомый), представило уже полностью готовый к прохождению испытаний прототип.

В общей сложности в самое ближайшее будет построено три прототипа. К концу года планируется перейти к тестовым полетам. На основе БПЛА Loyal Wingman будет разрабатываться программа Boeing Airpower Teaming System (ATS), предназначенная для глобального оборонного рынка. Все три прототипа поступят для проведения испытаний в ВВС Австралии.

«Летательный аппарат, который использует искусственный интеллект, чтобы расширить возможности пилотируемых и беспилотных [авиационных] платформ, стал первым [БЛА], который был спроектирован, разработан и произведен в Австралии за более чем 50 лет», — говорится в пресс-релизе Boeing.

Источники 1 и 2 (на английском)

Необычный «отец» пятого поколения

Отечественное самолетостроение, особенно в военной отрасли, никогда не стояло на месте. Кроме того, наши авиаконструкторы никогда не привязывались к определенным парадигмам. Это качество прекрасно демонстрирует один из самых необычных самолетов Су-47 «Беркут» (С-37 или Су-27КМ).

Разработка этого самолета началась в конце 1980-х в рамках конкурса на И-90 (истребитель 90-х годов). Главным конкурентом являлся МиГ МФИ или МиГ 1.44. Основное явно видимое отличие, я думаю, все читатели уже заметили, это крыло с обратной стреловидностью (КОС). Вопросы к такому крылу возникли у специалистов сразу, поэтому давайте разберемся, что к чему.
Надо сказать, что Су-47 не стал первым обладателем КОС. Подобные эксперименты начались в ЛИИ (лётно-испытательном институте) сразу после войны, однако потом опыты прекратили. Вернулись к КОС уже в 70-х годах. Вот фото продувки в аэродинамической трубе экспериментального МиГ-23

Американцы тоже экспериментировали с КОС, так появился Northrop Grumman X-29:

Немного о вихревой аэродинамике таких самолетов можно почитать на этом форуме.
Теперь давайте разберемся в главном: какие же достоинства у КОС. Подробно об этом можно прочитать в статье научно-технического эксперта Павла Булата. Не вдаваясь в подробности, перечислю следующие преимущества:

1. Сопротивление воздуху на дозвуковых скоростях меньше на 20%;

2. КОС лучше себя ведёт на больших углах атаки*;

3. У КОС лучше характеристики продольной устойчивости и эффективность органов управления;

4. Отклонённая «внутрь» передняя кромка лучше для малозаметности;

5. Бомбовый отсек может быть расширен за счет того, что центроплан (конструкция, соединяющая два крыла внутри фюзеляжа) смещен к хвостовой части.

* Что такое угол атаки самолета хорошо демонстрирует данная картинка:

Теперь рассмотрим основные пункты критики КОС:

1. Полет на сверхзвуковых скоростях отличается от дозвуковых смещением так называемого аэродинамического фокуса , а это вызывает необходимость изменения балансировки самолёта. Так вот, в нормальной схеме балансировочное сопротивление значительно меньше, чем в схеме с КОС. Следовательно, самолёт с КОС плохо приспособлен для длительных полётов на сверхзвуке, а это, как мы помним, одно из требований к пятому поколению;

2. При увеличении угла атаки растёт нагрузка на крыло, и оно изгибается. При этом у обычного крыла «местный» угол атаки уменьшается, у КОС — ещё больше увеличивается. Это вызывает разрушение крыла, и с этим пытались бороться, увеличивая жёсткость, что приводило к переутяжелению конструкции.

Многие эксперты сходятся на мнении, что С-37 создавался, чтобы удивить госкомиссию и, пользуясь «Ого-фактором», замкнуть финансирование на себе. Однако у «Сухого» это не вышло и конкурс выиграл МиГ МФА.
От отправки в музей авиации С-37 спас военно-морской флот. Привлекли морских летчиков две особенности КОС. Длина разбега/пробега составляла всего 90 метров. Кроме того, благодаря большим допустимым углам атаки, самолет мог взлетать с трамплина по баллистической траектории, что позволяло нести больше вооружения.

Конечно, самолёт пришлось основательно переработать. Кроме тормозного гака и наклонённых внутрь килей появилось плоское поворотное сопло, отделяемая при катапультировании кабина, а плоскости задумано было складывать по оригинальной схеме:

Для отвода глаз проект был назван Су-27КМ (корабельная модификация), хотя никакого отношения к Су-27 он, конечно же, не имел.
Дальнейшая судьба самолета, думаю, многим понятна. Развал страны привел к завершению разработки раньше конца испытаний. Еще 3 экземпляра Су-47 были построены на средства не государства, а самого ОКБ им. Сухого. В дальнейшем «Беркут» был показан на МАКС-е, но уже не как перспективный истребитель, а как демонстрация технологий.
Использованные ресурсы: Истребители.Пятое поколение, Су-47 «Беркут», На пути к пятому и шестому поколению

МиГ-29 ПИЛОТАЖНОЙ ГРУППЫ «СТРИЖИ», СТОЯНКА АРЗ (часть 2)

Продолжение нашего знакомства с летательными аппаратами на стоянке авиаремонтного завода. В этой части обратимся к истории ОКБ МиГ, а также узнаем о процессе создания легкого истребителя 4-го поколения МиГ-29. Расскажем и о необычной цветовой схеме машины, которая имеет непосредственное отношение к авиационной группе высшего пилотажа «СТРИЖИ».

Су-25 в Чаде чуть не «сбил» французский транспортник

Су-25 ВВС Чада, находившийся на стоянке на авиабазе Нджамена — аэропорт двойного назначения (N’Djamena International Airport NDJ/FTTJ) неожиданно выпустил ракету, находясь на стоянке после завершения вылета в рамках антитеррористической операции против группировки Боко Харам.

В результате несанкционированного пуска ракета пробила стоявшую рядом пустую цистерну заправщика, прежде чем закончить свой полёт в здании напротив, в результате чего погибли 5 (4?) человек. По информации работников аэропорта ракета едва не задела военно-транспортный самолёт C-130H французских ВВС из состава транспортной эскадрильи 2/61 Франш-Конте (крыло самолёта видно на видео на переднем плане).

Читать еще:  Схемы Пехотная винтовка Мосина образца 1891 года (трёх­ли­ней­ная вин­тов­ка об­раз­ца 1891 го­да)

Источники 1 и 2 (на французском)

Ми-24 — полет по шоссе в крайнем правом ряду на сверхмалой между лесопосадками

Тяжёлый бомбардировщик С-22 «Илья Муромец»

Илья Муромец – российский бомбардировщик-биплан, который выпускался в Российской империи на Русско-Балтийском вагонном заводе в течение 1914—1919 годов.

Постройка нового самолёта-гиганта Игоря Сикорского началась на Русско-Балтийском Вагонном Заводе (РБВЗ) в августе 1913 года. По принятой на заводе нумерации он получил No107 и имя собственное “Илья Муромец”. От “Русского витязя” было взято всё самое лучшее, но самолёт получился совершенно другим. Ферма фюзеляжа была увеличена до 2 метров высоты и 1,6 ширины.

Это позволило отказаться от конструктивного разделения фюзеляжа и кабины и избавится от большей части внешних стоек и растяжек, создававших большое сопротивление. Шестистоечная коробка крыльев осталась такой же как на “Витязе”, но с большим смещением вперёд. Возможно это было сделано что-бы обеспечить выход членов экипажа на нижнее крыло для обслуживания двигателей в полёте. Всё-таки надёжность авиационных движков начала 20го века оставляла желать лучшего.

Из-за перенос крыльев вперёд пришлось увеличить площадь горизонтального оперения до 18% площади бипланной коробки. Примерно посередине фюзеляжа устанавливалось ещё одно (“среднее”) крыло размахом 16 метров.

Для обеспечения его жесткости сверху и снизу устанавливались шпренгельные рамы-кабаны. На верхней раме была площадка для установки пятого двигателя, а на нижней устанавливались полозья на случай сильного прогиба фюзеляжа.

Такая странная на сегодняшней взгляд конструкция вызвана недостаточной теоретической базой для аэродинамических расчетов. Конструкции самолётов того времени совершенствовались методом проб и ошибок.

Самолёт строился как пассажирский. За кабиной экипажа располагался уютный пассажирский салон, “капитанская каюта” и кладовая. Конструкция самолёта была цельнодеревянной с полотняной обшивкой пропитанной лаком. Моторная группа состояла из четырёх двигателей “Аргус” по 100 л.с. мощностью, расположенных вдоль передней кромки нижнего крыла.

В ноябре начались испытания самолёта. Уже пробежки показали что самолёт обладает достаточной подъёмной силой, устойчив и управляем. Конструктор решил убрать установленное “на всякий случай” среднее крыло, а заодно и нижнюю шпренгельную раму с полозьями, так как сильного прогиба фюзеляжа не наблюдалось. Площадь горизонтального оперения ещё больше увеличили ( до 28% от площади крыльев). В таком виде самолёт начал испытательные полёты.

Использование самолета на флоте

Инициатором “призыва” “Ильи Муромца” на флот был один из пассажиров “Русского витязя” капитан 2-го ранга Б.П.Дуров. Он пытался уговорит руководство РБВЗ перестроить “Витязя” в гидросамолёт, но получил отказ. Однако было решено второй прототип подготовит в интересах флота.

Поэтому когда испытания первого “Ильи Муромца” ещё даже не начинались, поплавки для него уже были готовы, а 11 января 1914 контракт на покупку этого аэроплана Балтийским флотом был утвержден.

После успехов “сухопутных” испытаний первый экземпляр “Муромца” был поставлен на поплавки и 14 июля был сдан флоту. Два главных и один хвостовой поплавки безреданной конструкции были выполнены из ясеня с фанерной обшивкой.

При испытаниях самолет показал хорошую управляемость на воде. Но из-за повышенного сопротивления поплавков снизилась скороподъемность. На высоту 2000 метров гидроплан “забирался” почти час.

Служба на флоте для богатырского гидроплана оказалась недолгой. Начало войны застало самолёт в неисправном состоянии в Эзельской бухте Карал. Чтобы “Муромец” не достался врагу, экипаж решил его затопить.

За это происшествие командир экипажа лейтенант Лавров чуть было не угодил под суд. Миноносцы, которых он опасался, оказались не вражескими, и ему пытались приписать то, что затопив самолёт он пытался скрыть свои ошибки при посадке. Однако, все обвинения были признаны несостоятельными. На войне всякое бывает…

Сразу после сдачи самолёта №107 Балтийскому флоту РБВЗ приступил к постройке следующего самолёта с заводским номером №128. “Илья Муромец” стало имением этого типа аппаратов, а модификации было решено обозначать буквами русского алфавита. Так №107 в вариантах с колёсным лыжным и поплавковым шасси стал обозначаться как С-22А.

Самолёт №128 стал самолётом модификации С-22Б. Его фюзеляж стал короче на 1,5 метра за счет удаления “хозяйственного блока”. В качестве силовой установки использовались двигатели “Аргус” мощностью 140 л.с.(центральные) и 115 л.с.(крайние). Выла изменена задняя стойка шасси.

Самолет прославился своими “рекламными акциями”. Первый “Илья Муромец”, несмотря на свои мировые рекорды, проект не нашел поддержки в правящих кругах, хотя военные готовы были покупать не имеющий аналогов в мире самолет. Уже потом, когда Игорь Сикорский покинет Россию, он создаст свой первый вертолет.

Для продвижения самолета было задумано несколько мероприятий. Первое уничтожило аргументацию по высоте полёта. Самолет с 10 пассажирами, 5 из которых были “думцами” выступающими против самолета Сикорского, поднялся на высоту 2000 метров над Петербургом. Говорят, пассажиры дружно стали просится на землю, и про малую высоту полёта больше никто не вспоминал.

Вторым мероприятием стал полёт продолжительностью 6,5 часов входе которого пилоты сменяли друг друга. За это время было пройдено почти 700 километров – ещё один мировой рекорд.

И окончательно укрепил авторитет “Ильи Муромца” перелет из Петербурга в Киев и обратно, за который No128 получил имя “Киевский”. Правда, изначально собирались перелететь в Одессу, но не до конца учли трудности с пилотированием в ночное время и аэродромным обслуживание по пути. Все равно успех получился оглушительным.

Но его затмило начало Первой Мировой, в которой самолету была уготована совсем другая роль…

Фронтовой бомбардировщик Су-24/Су-24М: летно-технические характеристики

Су-24 — советский и российский фронтовой бомбардировщик, предназначенный для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днем и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

Фронтовой бомбардировщик Су-24 с крылом изменяемой стреловидности был создан в 1960-е годы в Опытном конструкторском бюро (ОКБ) Павла Сухого. Первый полет на самолете был выполнен 17 января 1970 года. Государственные испытания опытного самолета проводились с января 1970 года по июль 1974 года. Столь долгий срок объясняется большой сложностью и новизной задач, которые пришлось решать ОКБ совместно с военными в ходе отработки самолета. Постановлением правительства от 4 февраля 1975 года самолет был принят на вооружение. Одновременно шли работы по дальнейшей модернизации самолета для расширения его боевых возможностей.

Читать еще:  Боевое применение «Club-K» - кон­тей­нер­ный ком­плекс ра­кет­но­го ору­жия

Серийное производство Су-24 было развернуто с 1971 года в кооперации двух заводов: Дальневосточного завода им. Ю.А. Гагарина (город Комсомольск-на-Амуре) и Новосибирского завода им. В.П. Чкалова. Первый серийный самолет был поднят в воздух в Новосибирске 31 декабря 1971 года, а в 1973 году начались поставки в Военно-воздушные силы (ВВС). Войсковые испытания Су-24 проводились в два этапа: первый этап — с мая 1975 года по август 1976 года, а второй этап — с января 1981 года по март 1982 года. Серийное производство Су-24 продолжалось до 1983 года, после чего завод полностью перешел на выпуск новой модификации Су-24, которая постановлением правительства от 22 июня 1983 года была принята на вооружение под обозначением Су-24М. По оценке специалистов, боевая эффективность Су-24М по сравнению с Су-24 выросла в 1,5-2 раза. Серийный выпуск Су-24М продолжался вплоть до 1993 года.

В 1986 году было принято решение о разработке специальной экспортной модификации Су-24М, которая получила обозначение Су-24МК. От базового самолета экспортная модификация отличалась измененным составом аппаратуры бортового радиоэлектронного оборудования и вооружения. Первый предсерийный самолет Су-24МК был собран на заводе в Новосибирске на базе серийного Су-24 весной 1987 года. Первый полет на нем был выполнен 30 мая 1987 года. Серийное производство самолета было развернуто год спустя. В 1988-1992 годах самолеты Су-24МК поставлялись на экспорт в Алжир, Ливию, Иран, Ирак и Сирию.

С начала 1970-х годов велись работы по созданию на базе Су-24 специализированных модификаций — разведчика Су-24МР и постановщика помех Су-24МП. Производство Су-24МП было ограничено выпуском всего 10 машин, первый серийный самолет был поднят в воздух на заводе в Новосибирске 7 апреля 1983 года. Первый серийный Су-24МР был облетан в Новосибирске 13 апреля 1983 года. Серийное производство самолета осуществлялось с 1983 года по 1993 год, машины поставлялись в состав отдельных разведывательных авиаполков.

Суммарный серийный выпуск самолетов типа Су-24 составил около 1400 самолетов. К настоящему моменту времени самолеты Су-24/Су-24М, являясь единственным современным отечественным типом фронтового бомбардировщика, составляют основу ударной составляющей фронтовой авиации ВВС РФ. С 1999 года в ОКБ совместно с ВВС осуществляется программа модернизации строевых самолетов.

Су-24 — это двухместный высокоплан нормальной аэродинамической схемы с высокомеханизированным крылом изменяемой в полете стреловидности и двумя двигателями с боковыми нерегулируемыми воздухозаборниками.

Конструкция бомбардировщика Су-24 цельнометаллическая, используются в основном алюминиевые, а также титановый и магниевый сплавы.

Кабина герметическая вентиляционного типа — с системой кондиционирования воздуха и кислородным оборудованием, оснащена двойным управлением, что повышает безопасность полета. Летчик и штурман расположены рядом, один возле другого. Для аварийного покидания машины служат катапультные кресла К-36Д/ДМ.

Су-24 оборудован системой дозаправки в воздухе, для уменьшения пробега оснащен тормозным парашютом. Электронное оборудование самолета включает в себя мощную бортовую цифровую вычислительную машину. На Су-24 установлена прицельно-навигационная система «Пума», в состав которой входит 13 подсистем: импульсно-доплеровский радиолокатор переднего обзора «Орион-А», радиолокатор предупреждения о столкновении, радиолокационная командная линия «Дельта ВМТ-6» для применения управляемых ракет, пеленгатор «Филин-Н».

На Су-24М стоит усовершенствованный вариант прицельно-навигационной системы ПНС-24 — ПНС-24М «Тигр», в состав которой входят также 13 подсистем, в том числе импульсно-доплеровская радиолокационная станция «Орион-А», радиолокационная станция следования рельефу местности «Рельеф», оптико-электронная (лазерно-телевизионная) прицельная система «Кайра-24» для наведения управляемых ракет контейнерная станция обнаружения источников радиолокационного излучения «Фантасмогория». Имеющаяся система управления вооружением СУО-1-6М сопряжена с бортовым цифровым вычислителем Ц8У-10-058К. Самолет также оснащен бортовым комплексом обороны «Карпаты», включающим в себя станцию предупреждения о радиолокационном облучении СПО-15, теплопеленгатор ЛО-82, станцию постановки активных помех СПС-161, устройство отстрела диполей и термоловушек АПП-50, блок управления.

Су-24 несет бомбовое, управляемое и неуправляемое ракетное и пушечное вооружение. Он имеет одну встроенную шестиствольную пушку калибра 30 миллиметров (ГШ-30-6) или 23 миллиметра (ГШ-6-23) с боезапасом 500 выстрелов (в зависимости от модификации), расположенную на левом воздухозаборнике.

Ракетно-бомбовое вооружение размещается на восьми точках внешней подвески, четырех подкрыльевых (в том числе двух поворотных и двух неподвижных под центропланом) и четырех подфюзеляжных. На всех узлах Су-24 возможна подвеска бомб свободного падения калибром от 100 до 1500 килограмм, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2. Неуправляемое ракетное оружие включает блоки неуправляемых авиационных ракет калибром от 57 до 370 миллиметров. Су-24М может нести корректируемые бомбы: до четырех КАБ-500Кр с телевизионной головкой самонаведения или КАБ-500Л с лазерным наведением, до двух КАБ-1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят управляемые ракеты класса «воздух-поверхность» (Х-23М, Х-25МР, Х-25МЛ, Х-29Л, Х-29Т, Х-31А, Х-31П, Х-58Э, Х- Х-59, Х-59МЭ, С-25ЛД) и ракеты класса «воздух-воздух» (Р-60МК (Р-60), Р-73Э).

На внешних узлах возможна подвеска до трех подвижных пушечных установок СППУ-6 с подвижной шестиствольной пушкой калибра 23 мм с боекомплектом 500 снарядов в каждой.

Су-24 имеет кодовое обозначение НАТО — Fencer-A (Фехтовальщик), а Су-24М — Fencer-D.

Тактико-технические характеристики бомбардировщика Су-24М:

Размах крыла (макс/мин) — 17,63 / 10,36 м;

Длина самолета — 24,53 м;

Высота самолета — 6,19 м;

Масса:

пустого самолета — 19 000 кг,

нормальная — 36 000 кг,

максимальная — 39 700 кг;

Масса боевой нагрузки — 8000 кг;

Тип двигателя ТРД АЛ‑21 Ф‑3 — 2 штуки;

Максимальная скорость:

на высоте — 2240 км/ч,

у земли без подвесок — 1400 км/ч;

Практический потолок — 11 000 м;

Практическая дальность — 3800 км;

Практический радиус действия — 410-560 км;

Максимальная эксплуатационная перегрузка — 7 единиц;

Экипаж — 2 человека.

Материал подготовлен на основе информацииоткрытых источников

Фронтовой бомбардировщик Су-24/Су-24М: летно-технические характеристики

Су-24 — советский и российский фронтовой бомбардировщик, предназначенный для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днем и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

Фронтовой бомбардировщик Су-24 с крылом изменяемой стреловидности был создан в 1960-е годы в Опытном конструкторском бюро (ОКБ) Павла Сухого. Первый полет на самолете был выполнен 17 января 1970 года. Государственные испытания опытного самолета проводились с января 1970 года по июль 1974 года. Столь долгий срок объясняется большой сложностью и новизной задач, которые пришлось решать ОКБ совместно с военными в ходе отработки самолета. Постановлением правительства от 4 февраля 1975 года самолет был принят на вооружение. Одновременно шли работы по дальнейшей модернизации самолета для расширения его боевых возможностей.

Читать еще:  Исторические сведения Проект 941 «Акула» - тяжёлые ракетные подводные крейсера стратегического назначения

Серийное производство Су-24 было развернуто с 1971 года в кооперации двух заводов: Дальневосточного завода им. Ю.А. Гагарина (город Комсомольск-на-Амуре) и Новосибирского завода им. В.П. Чкалова. Первый серийный самолет был поднят в воздух в Новосибирске 31 декабря 1971 года, а в 1973 году начались поставки в Военно-воздушные силы (ВВС). Войсковые испытания Су-24 проводились в два этапа: первый этап — с мая 1975 года по август 1976 года, а второй этап — с января 1981 года по март 1982 года. Серийное производство Су-24 продолжалось до 1983 года, после чего завод полностью перешел на выпуск новой модификации Су-24, которая постановлением правительства от 22 июня 1983 года была принята на вооружение под обозначением Су-24М. По оценке специалистов, боевая эффективность Су-24М по сравнению с Су-24 выросла в 1,5-2 раза. Серийный выпуск Су-24М продолжался вплоть до 1993 года.

В 1986 году было принято решение о разработке специальной экспортной модификации Су-24М, которая получила обозначение Су-24МК. От базового самолета экспортная модификация отличалась измененным составом аппаратуры бортового радиоэлектронного оборудования и вооружения. Первый предсерийный самолет Су-24МК был собран на заводе в Новосибирске на базе серийного Су-24 весной 1987 года. Первый полет на нем был выполнен 30 мая 1987 года. Серийное производство самолета было развернуто год спустя. В 1988-1992 годах самолеты Су-24МК поставлялись на экспорт в Алжир, Ливию, Иран, Ирак и Сирию.

С начала 1970-х годов велись работы по созданию на базе Су-24 специализированных модификаций — разведчика Су-24МР и постановщика помех Су-24МП. Производство Су-24МП было ограничено выпуском всего 10 машин, первый серийный самолет был поднят в воздух на заводе в Новосибирске 7 апреля 1983 года. Первый серийный Су-24МР был облетан в Новосибирске 13 апреля 1983 года. Серийное производство самолета осуществлялось с 1983 года по 1993 год, машины поставлялись в состав отдельных разведывательных авиаполков.

Суммарный серийный выпуск самолетов типа Су-24 составил около 1400 самолетов. К настоящему моменту времени самолеты Су-24/Су-24М, являясь единственным современным отечественным типом фронтового бомбардировщика, составляют основу ударной составляющей фронтовой авиации ВВС РФ. С 1999 года в ОКБ совместно с ВВС осуществляется программа модернизации строевых самолетов.

Су-24 — это двухместный высокоплан нормальной аэродинамической схемы с высокомеханизированным крылом изменяемой в полете стреловидности и двумя двигателями с боковыми нерегулируемыми воздухозаборниками.

Конструкция бомбардировщика Су-24 цельнометаллическая, используются в основном алюминиевые, а также титановый и магниевый сплавы.

Кабина герметическая вентиляционного типа — с системой кондиционирования воздуха и кислородным оборудованием, оснащена двойным управлением, что повышает безопасность полета. Летчик и штурман расположены рядом, один возле другого. Для аварийного покидания машины служат катапультные кресла К-36Д/ДМ.

Су-24 оборудован системой дозаправки в воздухе, для уменьшения пробега оснащен тормозным парашютом. Электронное оборудование самолета включает в себя мощную бортовую цифровую вычислительную машину. На Су-24 установлена прицельно-навигационная система «Пума», в состав которой входит 13 подсистем: импульсно-доплеровский радиолокатор переднего обзора «Орион-А», радиолокатор предупреждения о столкновении, радиолокационная командная линия «Дельта ВМТ-6» для применения управляемых ракет, пеленгатор «Филин-Н».

На Су-24М стоит усовершенствованный вариант прицельно-навигационной системы ПНС-24 — ПНС-24М «Тигр», в состав которой входят также 13 подсистем, в том числе импульсно-доплеровская радиолокационная станция «Орион-А», радиолокационная станция следования рельефу местности «Рельеф», оптико-электронная (лазерно-телевизионная) прицельная система «Кайра-24» для наведения управляемых ракет контейнерная станция обнаружения источников радиолокационного излучения «Фантасмогория». Имеющаяся система управления вооружением СУО-1-6М сопряжена с бортовым цифровым вычислителем Ц8У-10-058К. Самолет также оснащен бортовым комплексом обороны «Карпаты», включающим в себя станцию предупреждения о радиолокационном облучении СПО-15, теплопеленгатор ЛО-82, станцию постановки активных помех СПС-161, устройство отстрела диполей и термоловушек АПП-50, блок управления.

Су-24 несет бомбовое, управляемое и неуправляемое ракетное и пушечное вооружение. Он имеет одну встроенную шестиствольную пушку калибра 30 миллиметров (ГШ-30-6) или 23 миллиметра (ГШ-6-23) с боезапасом 500 выстрелов (в зависимости от модификации), расположенную на левом воздухозаборнике.

Ракетно-бомбовое вооружение размещается на восьми точках внешней подвески, четырех подкрыльевых (в том числе двух поворотных и двух неподвижных под центропланом) и четырех подфюзеляжных. На всех узлах Су-24 возможна подвеска бомб свободного падения калибром от 100 до 1500 килограмм, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2. Неуправляемое ракетное оружие включает блоки неуправляемых авиационных ракет калибром от 57 до 370 миллиметров. Су-24М может нести корректируемые бомбы: до четырех КАБ-500Кр с телевизионной головкой самонаведения или КАБ-500Л с лазерным наведением, до двух КАБ-1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят управляемые ракеты класса «воздух-поверхность» (Х-23М, Х-25МР, Х-25МЛ, Х-29Л, Х-29Т, Х-31А, Х-31П, Х-58Э, Х- Х-59, Х-59МЭ, С-25ЛД) и ракеты класса «воздух-воздух» (Р-60МК (Р-60), Р-73Э).

На внешних узлах возможна подвеска до трех подвижных пушечных установок СППУ-6 с подвижной шестиствольной пушкой калибра 23 мм с боекомплектом 500 снарядов в каждой.

Су-24 имеет кодовое обозначение НАТО — Fencer-A (Фехтовальщик), а Су-24М — Fencer-D.

Тактико-технические характеристики бомбардировщика Су-24М:

Размах крыла (макс/мин) — 17,63 / 10,36 м;

Длина самолета — 24,53 м;

Высота самолета — 6,19 м;

Масса:

пустого самолета — 19 000 кг,

нормальная — 36 000 кг,

максимальная — 39 700 кг;

Масса боевой нагрузки — 8000 кг;

Тип двигателя ТРД АЛ‑21 Ф‑3 — 2 штуки;

Максимальная скорость:

на высоте — 2240 км/ч,

у земли без подвесок — 1400 км/ч;

Практический потолок — 11 000 м;

Практическая дальность — 3800 км;

Практический радиус действия — 410-560 км;

Максимальная эксплуатационная перегрузка — 7 единиц;

Экипаж — 2 человека.

Материал подготовлен на основе информацииоткрытых источников
