ФАИ — лёгкий бронеавтомобиль

Легкие бронеавтомобили ФАИ и ФАИ-М

Легкий бронеавтомобиль ФАИ или «Форд-А Ижорский» был разработан в 1932 году, как понятно из названия на Ижорском заводе, на основе шасси американского легкового автомобиля «Форд-А». Американское шасси было лишь временной мерой — запущенный в производство в 1933 году, броневик уже со следующего года перешел целиком на отечественные запчасти, «форд» был заменен аналогом «ГАЗ-А». Всего за годы производства с 1933 по 1936, было произведено 676 легких бронеавтомобилей ФАИ.

Из-за простоты и надежности, ФАИ хорошо приняли в войсках — в качестве разведывательной или патрульной машины, броневик по-началу был весьма неплох. Однако слабое вооружение и бронирование не позволяли использовать ФАИ как «линейную силу» непосредственно на поле боя. Разумеется попытки исправить ситуацию предпринимались постоянно, были попытки и усилить вооружение машины и повысить толщину брони, однако это значительно ухудшало проходимость (нагрузка на шасси у ФАИ почти в 2 раза превышала норму!), что делало её бесполезной вне накатанных дорог.

Чертеж бронеавтомобиля ФАИ-М

Боевое применение легкого броневика ФАИ

Начало боевой карьеры бронеавтомобиля ФАИ — Гражданская война в Испании, куда было поставлено 33 броневика этого типа. Машины шли за танками и пулеметным огнем поражали огневые точки противника, поддерживая наступление. В целом тактика себя оправдывала — потери бронеавтомобилей были значительно меньше потерь танков и со своими задачами они справлялись.

Также неплохо развивались события и на Халкин-Голе, где 80 бронеавтомобилей ФАИ Красной Армии и несколько десятков этих машин поставленных ранее Монголии, также весьма успешно боролись с японцами.

Впрочем, к началу Советско-Финской войны ФАИ уже не отвечали требованиям времени, да и театр боевых действий разительно отличался от забайкальских степей. Никакого существенного влияния на ход войны устаревшие машины уже не могли оказать, и использовались на вторых ролях. К началу Великой Отечественной войны в РККА числилось ещё 376 ФАИ (и ФАИ-М), однако практически все они были потеряны в первые же месяцы боевых действий. После 1942 года упоминания о них в составе действующей армии уже не встречались.
ФАИ захваченным финами повезло больше — в заботе и без серьезных встрясок, старички использовались вплоть до 50-х годов, как учебные и полицейские бронемашины.

Характеристики легкого бронеавтомобиля ФАИ

Приведены характеристики для ФАИ-М

Модификации легкого бронеавтомобиля ФАИ

ФАИ. 1933 г., базовая модель на шасси сперва Форд-А, затем ГАЗ-А. Выпускался серийно до 1936 года. Вес машины: 2 тонны.Сварной броневой корпус машины из катаных листов толщиной 3,4 и 6 мм, посадка экипажа производилась через бортовые двери. В крыше башни имелся люк с откидной куполообразной крышкой, через который можно было вести наблюдение вне боя (на поле боя — через смотровые щели).

ФАИ ЖД. Бронеавтомобиль для движения по рельсовым путям был разработан в 1933 году. Поверх автомобильных покрышек надевались металлические бандажи с ребордами и пожалуйста — импровизированный локомотив уже мог нестись со скоростью до 86 км/ч.

ГАЗ-ТК. («Трехосный Курчесвского») в 1934-35 г. на шасси для 76-мм динамо-реактивной пушки конструкции Л.В.Курчевского был установлен слегка удлиненный корпус от ФАИ, соответственно машина имела боле удобное для размещения экипажа отделение, что позволило добавить к водителю и стрелку, ещё и радиста (ну и поставить рацию, конечно). Так как машина была трехосной, её характеристики проходимости улучшились, но двигатель остался прежним, и ГАЗ-ТК, масса которого возросла по сравнению с ФАИ до 2620 кг, по прежнему был далек от идеала на бездорожье. Скорость ГАЗ-ТК составляла около 60 км/ч. Серийно не выпускался.

Бронеавтомобиль ФАИ на рельсах

ФАИ-М. В 1939 году парк оставшихся бронеавтомобилей ФАИ был совершенно изношен, ведь ГАЗ-А к этому времени уже 4 года как был снят с производства. Модернизированный вариант ФАИ представлял собой прежний бронекорпус установленный на шасси автомобиля «ГАЗ-М1» с более мощным 50-сильным двигателем. Масса броневика несколько возросла (2280 кг), однако характеристики, включая скорость, также повысились.
Так как длина рамы М-1 была больше длины бронекорпуса ФАИ, на корму машины и бензобак поставили дополнительные броневые листы.

Читать еще:  Новости БМПТ «Рамка» - боевая машина поддержки танков

ФАИ-М был явно лучше оригинального ФАИ, но также явно уступал своему «однокласснику» БА-20, уже находившемуся в производстве. По этой причине в серию машину не пустили, поручив конструкторам, сперва провести дополнительный комплекс работ — загерметизировать корпус, усилить передний мост, увеличить запас хода и т.п.

Обратите внимание на характерное отличие ФАИ-М от ФАИ — длинный «хвост» с запасным колесом

Известно, что в конце 1939 года работы по доведению ФАИ до уровня ФАИ-М все-таки были начаты, однако сколько единиц было модернизировано и какой степени была эта модернизация (полная или частичная) неизвестно.

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет, а также книги «Бронеавтомобили Красной Армии 1918-1945 г.г.»

Легкий бронеавтомобиль ФАИ 1933 года

Советский легкий бронеавтомобиль ФАИ 1933 года представляет собой отечественное бронированное транспортное средство, специально сконструированное в качестве боевой машины. В процессе создания планировалось использовать новый броневик в качестве командно-штабной машины или как средство связи и управления. Последующая эксплуатация бронеавтомобиля ФАИ в боевых и фронтовых условиях была связана с выполнением именно этих функций.

История создания и серийное производство бронеавтомобиля ФАИ

В 1930 году в СССР на базе комплектующих к американским автомобилям «Форд-А» и «Форд-АА» в Нижнем Новгороде стали выпускать первые в СССР легковые автомобили. В эти же годы на базе нового шасси было начато производство первых советских бронеавтомобилей Д-8, которые выпускались небольшой серией. Дальнейшим продолжением бронеавтомобиля должна была стать новая машина, разрабатываемая конструкторами Ижорского завода. К середине 1932 года проект нового легкого бронеавтомобиля был закончен. Отличительной особенностью нового изделия стало наличие бронированной вращающейся башни, в которой устанавливалось основное вооружение. Колесная база, кузов и силовая установка были взяты от американского автомобиля «Форд-А».

В начале 1933 года новый советский легкий бронеавтомобиль был принят на вооружение, получив заводской индекс ФАИ (Форд-А, Ижорский). Серийное производство бронеавтомобиля ФАИ было организованно на новом Горьковском автозаводе. Всего за годы выпуска с 1933 по 1935 и с 1939 по 1942 год ГАЗ изготовил 697 машин, ставших вместе с БА-20 самыми массовыми советскими бронеавтомобилями в предвоенные годы.

Тактико-технические параметры бронеавтомобиля ФАИ образца 1933 года

  • Боевая масса: 2,42 т.
  • Экипаж — 2 человека.
  • Габаритные размеры: длина — 3660 мм, ширина — 1680 мм, высота — 1850 мм, клиренс — 235 мм.
  • Вооружение: 7,62-мм пулемет ДТ (боекомплект — 1250 патронов).
  • Толщина брони: 6-15 мм.
  • Двигатель: ГАЗ-М1. Тип: 4-х цилиндровый карбюраторный, мощность 50 л.с.
  • Максимальная скорость движения — 80 км/ч.
  • Запас хода по шоссе — 250-450 км.
  • Преодолеваемые препятствия: стенка — 0,4 м, ров — 0,5 м.

Советский легкий бронеавтомобиль ФАИ 1933 года прошел боевое крещение в ходе Гражданской войны в Испании (1936-1939). Впоследствии машина принимала участие в боях с японскими войсками на о. Хасан и на р. Халкин-Гол. Самым значительным этапом в истории бронеавтомобилей ФАИ стало их участие в советско-финской войне 1939-40 годов и боевая служба на фронтах Великой Отечественной войны.

ФАИ — лёгкий бронеавтомобиль

Легкий бронеавтомобиль ФАИ. Вид с правого борта

В 1932 году конструкторы Ижорского завода разработали башенный броневик, получивший обозначение ФАИ («Форд-А» Ижорский). Как видно из названия, в качестве базы использовали все то же шасси «Форд-А», сборка которого осуществлялась на заводе «Гудок Октября» в Канавине. Новая перспективная компоновка машины привела к значительному увеличению ее высоты (до 2240 мм) и массы, достигшей 2 т. Тем не менее, боевые качества и удобство работы экипажа в новом броневике значительно улучшились.

Производство ФАИ началось в 1933 году на Ижорском заводе в Ленинграде, затем было передано на Выксинский завод ДРО, где и продолжалось до 1936 года. Всего за это время заводские цехи покинули 676 броневиков, причем с 1934 года в качестве базы использовалось уже отечественное шасси ГАЗ-А.

Боевая масса ФАИ составляла 2 т. Экипаж состоял из двух человек. Бронеавтомобиль был вооружен 7,62-мм пулеметом ДТ, смонтированным в шаровой установке передней стенки башни. Боекомплект пулемета — 1323 патрона. Сварной броневой корпус машины изготавливался из катаных листов толщиной 3,4 и 6 мм. Толщина стенок башни составляла 6 мм. Посадка экипажа производилась через бортовые двери. Наблюдение за полем боя велось через смотровые лючки. В боевой обстановке они закрывались броневыми крышками со смотровыми щелями. В крыше башни имелся люк с откидной куполообразной крышкой. Через него также можно было вести наблюдение вне боя.

Читать еще:  Характеристики ГТ-МУ-1Д - транспортер-тягач

Двигатель мощностью 40 л.с. позволял бронеавтомобилю развивать скорость по шоссе до 80 км/ч. Запас хода по шоссе достигал 200 км.

В 1933 году на Ижорском заводе была выпущена модификация ФАИ жд. Для движения по рельсам поверх обычных автомобильных покрышек надевались металлические бандажи с ребордами. На железнодорожном ходу броневик легко развивал скорость до 86 км/ч. Существенным недостатком были большое время (около 30 мин.) установки бандажей и невозможность движения задним ходом быстрее 24 км/ч.

В декабре 1934 года для бронеавтомобиля ФАИ в КБ завода № 1 МОЖЕРЕЗ под руководством Н.Г.Орлова был разработан еще один вариант железнодорожного хода.

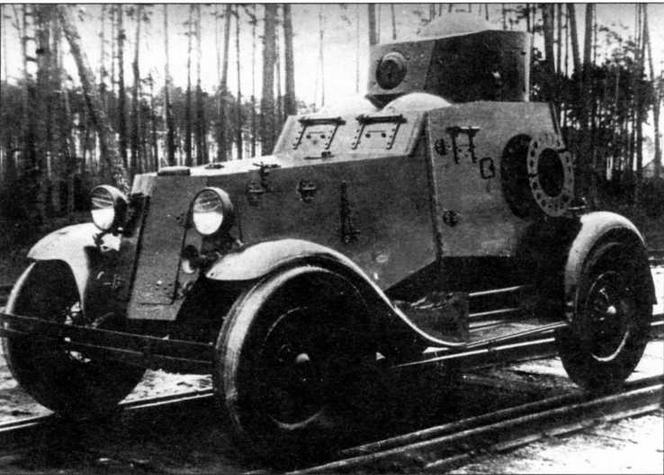

Бронеавтомобиль ФАИ жд. Для движения по рельсам поверх штатных покрышек надевались железнодорожные скаты

ФАИ поступали на вооружение танковых частей Красной Армии. По состоянию на 25 марта 1936 года в семи (из 13) военных округах имелось 574 таких броневика. Больше всего их было в Киевском (129), Белорусском (113) и Забайкальском военных округах.

Боевое крещение бронеавтомобили ФАИ получили в Испании. Советские танки и броневики начали в массовом порядке прибывать в эту страну с начала декабря 1936 года и практически сразу бросались в бой.

Так, 20 декабря 1936 года танковую роту под командованием П.Цаплина в составе девяти танков Т-26 и шести бронеавтомобилей ФАИ в кузовах специально оборудованных тяжелых грузовиков перебросили на Арагонский фронт с задачей поддержать операцию по ликвидации Теруэльского выступа. 27 декабря танковая рота пошла в атаку. Бронемашины следовали за танками по дороге, ведя огонь вправо и влево по огневым точкам мятежников. Противник оказывал яростное сопротивление, забрасывая танки бутылками с бензином и ведя огонь из противотанковых пушек. В течение шести последующих дней рота Цаплина еще несколько раз ходила в атаку, но безуспешно. В ходе этих боев было потеряно четыре Т-26 и один ФАИ.

ФАИ

Бронеавтомобили ФАИ перед смотром по окончании учений. Киевские маневры, 1934 год

Всего же за годы гражданской войны в Испании СССР поставил республиканцам 33 бронеавтомобиля ФАИ.

В ходе конфликта у р.Халхин-Гол бронемашины этого типа использовались как советскими, так и монгольскими частями. Первые 15 броневиков ФАИ были отправлены в Монголию еще в 1936 году. К весне 1939 года в составе Монгольской народно-революционной армии имелось восемь кавалерийских дивизий, в каждой из которых полагалось иметь по штату девять бронеавтомобилей ФАИ. Однако не все дивизии были укомплектованы по полному штату, так что точно указать число бронемашин ФАИ в монгольских войсках на начало конфликта не представляется возможным. А вот в частях 1-й армейской группы Красной Армии по состоянию на 20 июля 1939 года насчитывалось 80 бронеавтомобилей ФАИ. Они активно использовались в боевых действиях по уничтожению японской группировки.

Боевые машины ФАИ принимали участие в «освободительном походе» в Западную Украину и Западную Белоруссию, а также в советско-финской войне.

Стремление усилить бронезащиту и вооружение легких броневиков неизбежно приводило к увеличению их боевой массы. Стандартное легковое шасси уже не могло выдерживать такую нагрузку — на ФАИ она превосходила номинальную примерно на 40%. В результате проходимость машины была довольно низкой на грунтовых дорогах (особенно в весенний и осенний периоды) и полностью отсутствовала на пересеченной местности.

Бронемашины ФАИ проходят по Красной площади. Москва, 1 мая 1937 года

ГАЗ-ТК

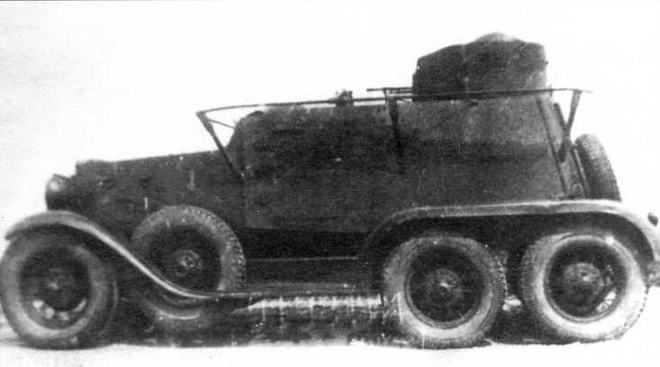

Опытный образец бронеавтомобиля ГАЗ-ТК. 1934 год

В 1934 году появился трехосный автомобиль ГАЗ-ТК, спроектированный на Горьковском автозаводе как самоходное шасси для 76-мм динамо-реактивной пушки конструкции Л.В.Курчевского (ТК — «трехосный Курчевского»). По сути, машина эта была все тем же ГАЗ-А, но к его удлиненной раме на поперечной рессоре была подвешена третья ведущая ось, а в главной передаче установлены конические шестерни с большим передаточным числом для обеспечения лучших тяговых качеств при слабом 40-сильном двигателе ГАЗ-А.

Появление нового шасси стимулировало попытки решить проблему проходимости легких бронеавтомобилей.

Читать еще:  Характеристики ТММ-6 - тяжелый механизированный мост

В 1935 году Коломенский завод изготовил опытный образец бронеавтомобиля ГАЗ-ТК, установив на одноименном шасси удлиненный корпус ФАИ. При том же вооружении и броне новый бронеавтомобиль имел более просторное боевое отделение, что позволило оборудовать его радиостанцией и ввести третьего члена экипажа — радиста. Заметно возросла проходимость машины. Преодолеваемый подъем достигал 22°. Однако из-за того, что боевая масса возросла до 2,62 т, максимальная скорость снизилась до 63 м/ч. Несмотря на то, что удельное давление ГАЗ-ТК составляло всего 1,8 кгс/см 2 , маломощный двигатель и ненадежная ходовая часть не позволили довести динамические характеристики броневика до необходимого уровня.

Разрез башни бронеавтомобиля ФАИ:

1 — пулемет ДТ; 2 — корпус башни; 3 — смотровая щель с заслонкой; 4 — откидной колпак; 5 — петля откидного колпака; 6 — стопор защелки откидного колпака; 7 — подушка; 8 — шаровая установка пулемета; 9 — гильзоулавливатель; 10 — ремень для стрелка; 11 — стопор походного крепления башни

Бронеавтомобиль ФАИ-М легко отличим от ФАИ по внешнему виду за счет «хвоста» — броневого кожуха, закрывавшего раму шасси ГАЗ М-1. На специальном кронштейне на кожухе устанавливалось запасное колесо

К 1939 году большая часть ФАИ, находившихся в войсках, была сильно изношена в результате длительной эксплуатации. Запасных частей не хватало — ГАЗ-А был снят с производства в 1935 году. Выход из создавшегося положения был найден путем перестановки броневого корпуса ФАИ на шасси ГАЗ-М1. Впервые подобную операцию провели на рембазе № 6 в 1938 году. В ноябре 1938 — январе 1939 года такой броневик, получивший обозначение ФАИ-М, прошел испытания на НИИБТПолигоне в подмосковной Кубинке.

Бронекорпус с шасси ГАЗ-А был переставлен на шасси М-1, имевшее усиленную накладками переднюю ось. Так как длина рамы М-1 была значительно больше длины броневого корпуса ФАИ, то ее заднюю часть и бензобак забронировали дополнительными листами, приваренными к кормовому броневому листу корпуса. Всего на испытаниях ФАИ-М прошел 3180 км по шоссе и проселочным дорогам. Несмотря на то, что боевая масса машины увеличилась и достигала 2,28 т, благодаря более мощному двигателю динамические качества даже несколько выросли. Например, максимальная скорость по асфальтовому шоссе составляла 83,1 км/ч.

В заключении комиссии, проводившей испытание броневика, говорилось: «Модернизация ФАИ путем постановки корпуса на шасси М-1 делает его по своим динамическим качествам равноценным с БА-20. Однако применение ФАИ-М будет ограничено ввиду наличия неполноценного бронирования. Корпус по конструкции и качеству уступает БА-20. При серийной модернизации необходимо внести следующие изменения:

1. Усилить передний мост.

2. Провести герметизацию корпуса (от жидких ОВ и т.п.).

3. Увеличить запас хода путем установки дополнительного бензобака.

Все перечисленные изменения должны быть осуществлены при серийной модернизации и только после этого бронеавтомобиль ФАИ-М может быть принят для эксплуатации в РККА как дополнительный тип к основному БА-20″.

Неизвестно, были ли внесены все вышеперечисленные изменения, но со второй половины 1939 года на рембазах Наркомата обороны начались работы по модернизации ФАИ. Сколько всего бронекорпусов было переставлено с ГАЗ-А на шасси М-1, выяснить пока не удалось. Точно можно лишь утверждать, что подобной переделке подверглись далеко не все броневики.

Бронемашина ФАИ-М, подбитая в первые дни Великой Отечественной войны. Тип броневика легко определить по характерным куполообразным выштамповкам над головами водителя и командира, колесам от «эмки» и вертикальным нижним боковым листам корпуса

Бронеавтомобиль ФАИ-М и тяжелый танк КВ-1 на улице г.Боровска Калужской области, зима 1942 года

К началу Великой Отечественной войны в частях Красной Армии числилось 376 ФАИ и ФАИ-М (в документах того периода не проводилось их четкого деления). Известно, что к 22 июня 1941 года небольшое число машин этого типа имелось в 34-й танковой дивизии (8 мк), 24-й танковой дивизии (10 мк), 17-й танковой дивизии (5 мк) и в некоторых других частях. Практически все они были потеряны в первые месяцы войны, хотя отдельные бронеавтомобили этого типа встречаются в списках танковых частей Красной Армии еще весной — летом 1942 года.

Летом — осенью 1941 года несколько бронемашин досталось финнам, которые использовали наши легкие броневики преимущественно в полицейских и учебных частях. В финской армии ФАИ-М прослужили до 1950 года.
